- 電極材質：銀電極和銅電極；
- 壓敏電壓E10mA = 2～100 V；
- 電容量大(1KHz) C = 1～120nF，高頻電容特性好；
- 壓敏電壓非線性系數大，α = 2.5~6.0；
- 伏安特性無方向性；
- 溫度系數│K│ ≤ 0.3%/℃ ；
- 耐脈沖特性好，在3～5倍E10的電壓沖擊下，
- △E10/E10 ≤ ±15%；
- 耐焊接熱特性優，用350℃的恒溫烙鐵焊接2秒產品不
- 破裂，△E10/E10 ≤ ±15%；
- 耐濕性: 在60℃±10℃，濕度90%～95%RH的條件下，
- 經240±8小時的耐濕測試，△E10/E10 ≤ ±20%；
- 抗酸堿腐蝕性強；
- 電極抗拉力 (ф10.7mm) ≥ 1.0kg；
- 瓷體抗折性強，抗折力 (ф10.7mm) ≥ 1.0kg。

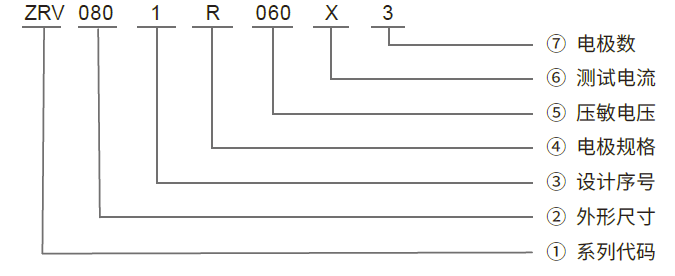

命名規則
代碼說明
① 系列代碼：ZRV 為氧化鋅壓敏電阻器，SRV 為鈦酸鍶壓敏電阻器；
② 外形尺寸：080 表示外徑尺寸為 8.00mm；
③ 設計序號：我司對同規格產品排列的次序；
④ 電極規格：R 表示平面，S 表示側面；
⑤ 壓敏電壓：060 表示電壓范圍為 6.0～9.0v；
⑥ 測試電流：X 表示E10值，I 表示E1值；
⑦ 電 極 數：3 表示3極，5 表示5極，6 表示6極。

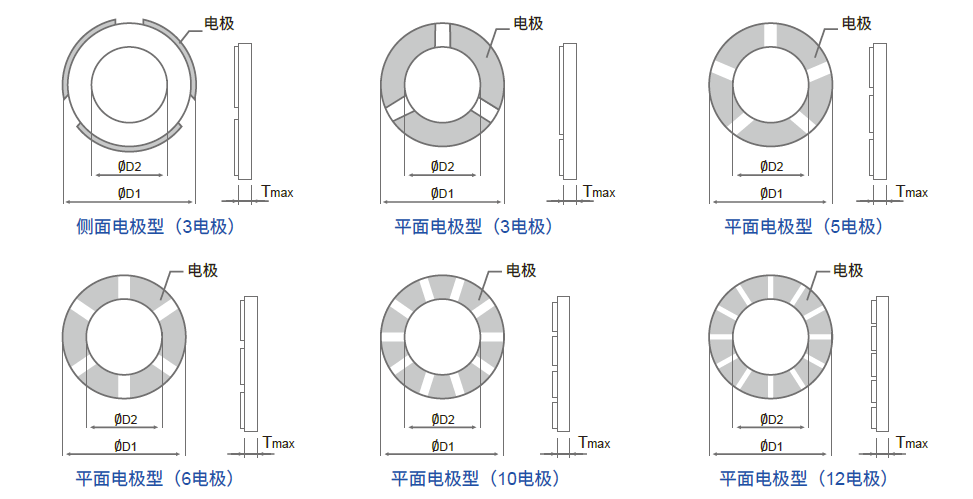

外形尺寸和電極
工藝流程

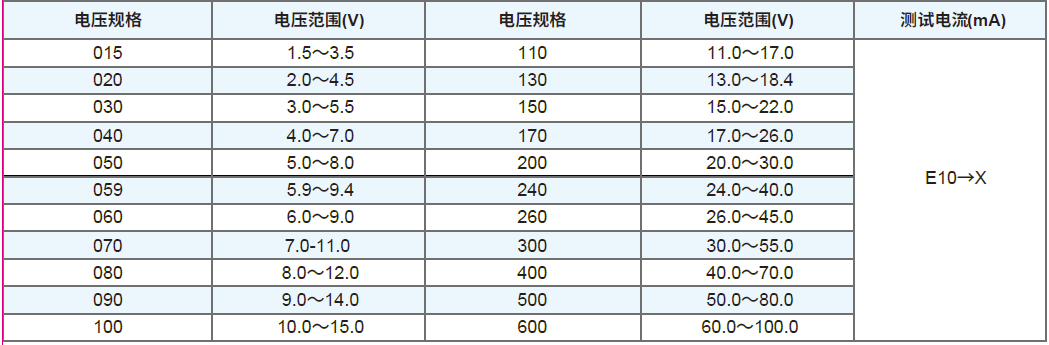

電壓對照表

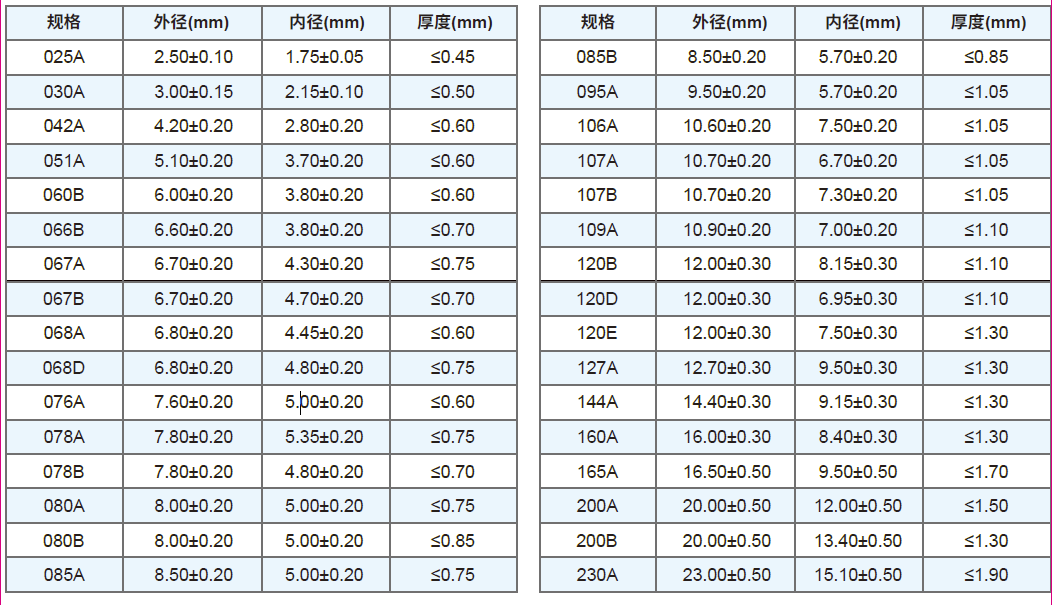

鈦酸鍶尺寸對照表
